Цена по запросу

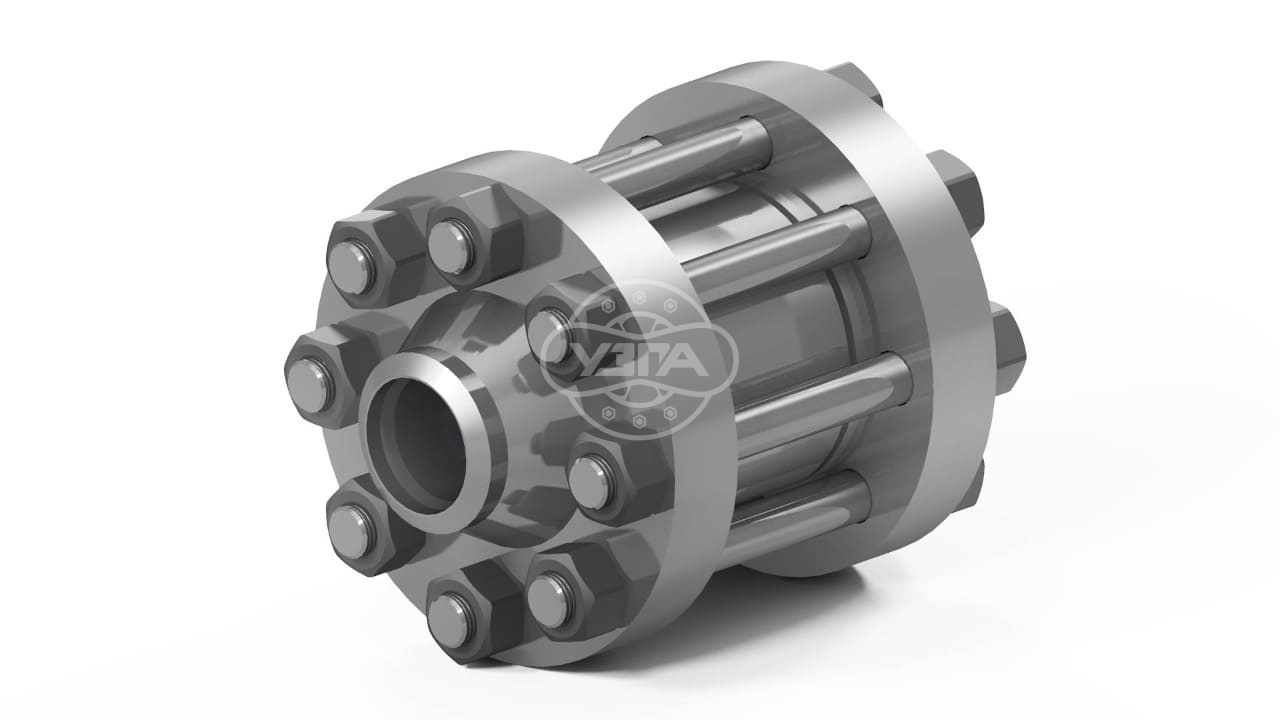

| Назначение и применение | Клапан предназначен для использования в качестве устройства предотвращения обратного потока рабочей среды на оборудовании и трубопроводах. Данная модель отличается усиленной конструкцией, что позволяет работать при давлении рабочей среды до 250 кгс/см2. Применяется для нужд нефтегазоперерабатывающей, нефтедобывающей, нефтехимической, газовой отраслей промышленности; на трубопроводах горячей воды, в тепловых сетях, в системах газоснабжения. Устанавливается в вертикальном, горизонтальном и наклонном положении. |
|---|---|
| Направление подачи рабочей среды | Одностороннее |
| Рабочая среда | Вода, пар, нефтепродукты, среды с содержанием сероводорода до 6%. |
| Класс герметичности ГОСТ 9544-2015 |
А |
| Климатическое исполнение | УХЛ1 |
| Способ управления | Автоматическое. Среда поступает в трубопровод по стрелке направления потока и прижимает золотник к опорной втулке, тем самым освобождает проходное отверстие. При прекращении подачи рабочей среды или смене направления потока золотник под действием пружины запирает проход. |
| Покрытие * | Отличительная окраска по ГОСТ 4666-2015. * Допускается применять иное покрытие по требованию заказчика. |

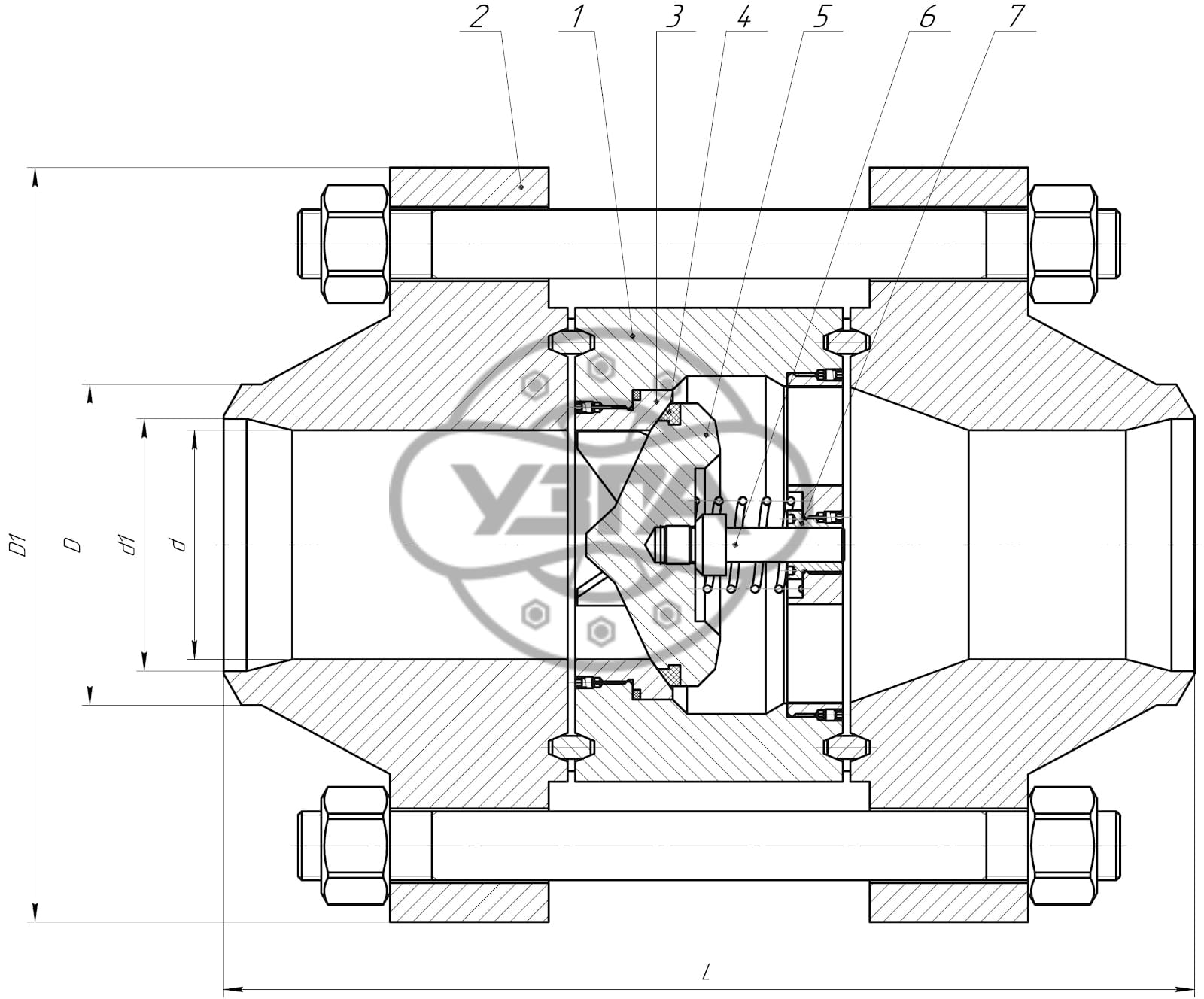

Материальное исполнение основных деталей
| |
Климатическое исполнение | УХЛ1 |
|---|---|---|
| Температура рабочей среды | От -60°С до 80°С | |
| Наименование | Нержавеющая сталь | |
| 1 | Корпус | 12Х18Н10Т |
| 2 | Фланец | 12Х18Н10Т |
| 3 | Седло | 14Х17Н2 |
| 4 | Уплотнитель | Полиуретан |
| 5 | Золотник | 14Х17Н2 |
| 6 | Ось | 14Х17Н2 |
| 7 | Втулка направляющая | - |
Размеры исполнения
| Pn, кгс/см2 | Dn, мм | d, мм | d1, мм | D, мм | D1, мм | L, мм | Масса, кг |
|---|---|---|---|---|---|---|---|
| 250 | 100 | 80 | 86 | 114 | 310 | 410 | 115 |
* Допускается изготовление из материалов и строительных размеров, не приведенных в таблицах, по согласованию.
